柱式扇空氣性能試驗機
產品型號
DMS-FL更新時間
2024-10-24廠商性質
瀏覽次數
487產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
本試驗方法采用GB/T1236一2017中規定的多噴嘴法風量測試方法。
依據標準：
IEC61591-2005家用排油煙機.性能測試方法、GB/T14806-2003家用和類似用途的交流換及其調速器。
GB/T 1236-20017《工業通風機 用標準化風道進行性能試驗》（采用噴嘴測量部分）
GB/T17713—200X《吸油煙機》標準(征求意見稿)中附錄A條款的要求。
測試原理：

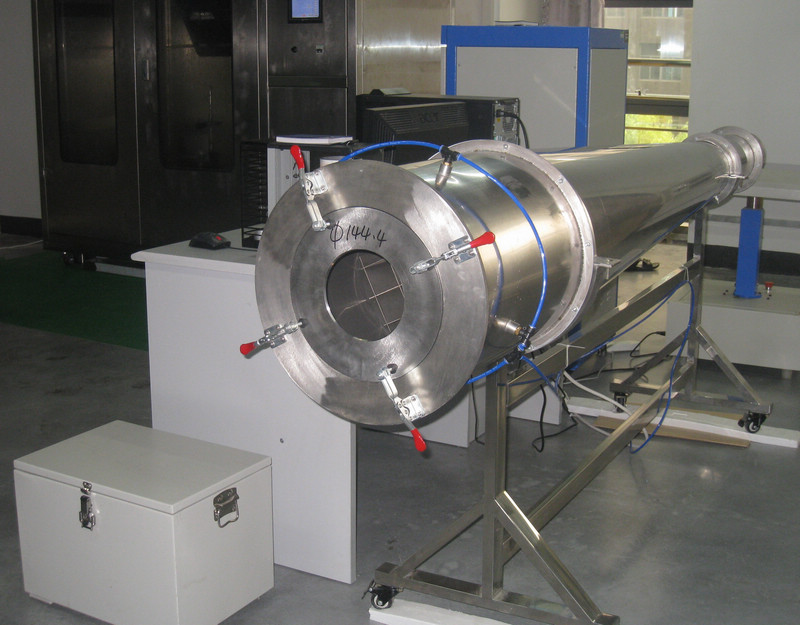

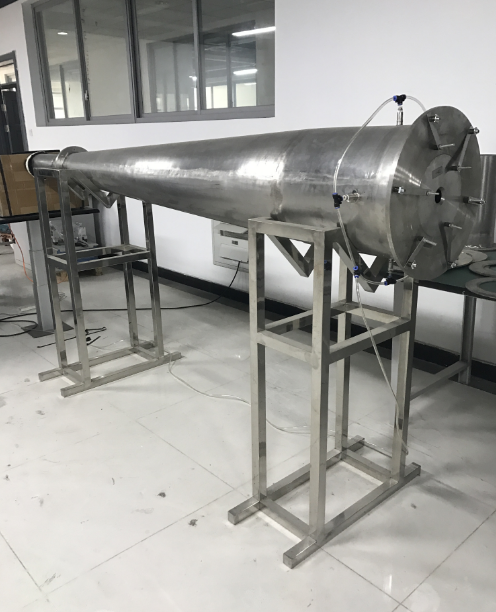

風量測量試驗裝置是根據IEC標準并采用日本先進技術研發制造的風量測試系統。
其基本測試原理是：在測試風洞中模擬試品的實際工作狀態（由輔助風機使試品出風口壓力與要求的一致），然后測出風洞中噴嘴兩側的氣壓差，再由標準公式計算出此時對應的風速，最后乘以噴嘴面積和相關流量系數而得出風量。
該裝置采用計算機自動測控方式，只需人工安裝試品和更換噴嘴，測試一臺試品全過程只需十分鐘?？梢詼y繪靜壓與風量、風量與轉速、電流、功率、效率等對應曲線。還可以對試品在吸入和排出，兩種狀態下進行測試。具有方便快捷、穩定可靠、重現性好等特點。滿足相關產品的科研和生產過程中測試使用。
適用產品：
散熱風機、軸流扇、換氣扇、吸油煙機等。
柱式扇的空氣性能按本附錄進行評定。由于柱式扇壓力通常小于1000Pa,基準馬赫數不超過
0.15,可以忽略空氣可壓縮性和濕度對實驗結果的影響。如果在空氣速度小于25m/s的管段內進行測
量時,測量溫度假定等于滯止和靜態溫度。
柱式扇壓力和輸入電功率應該換算成基準空氣密度(px=1.2kg/m*)時的數值。

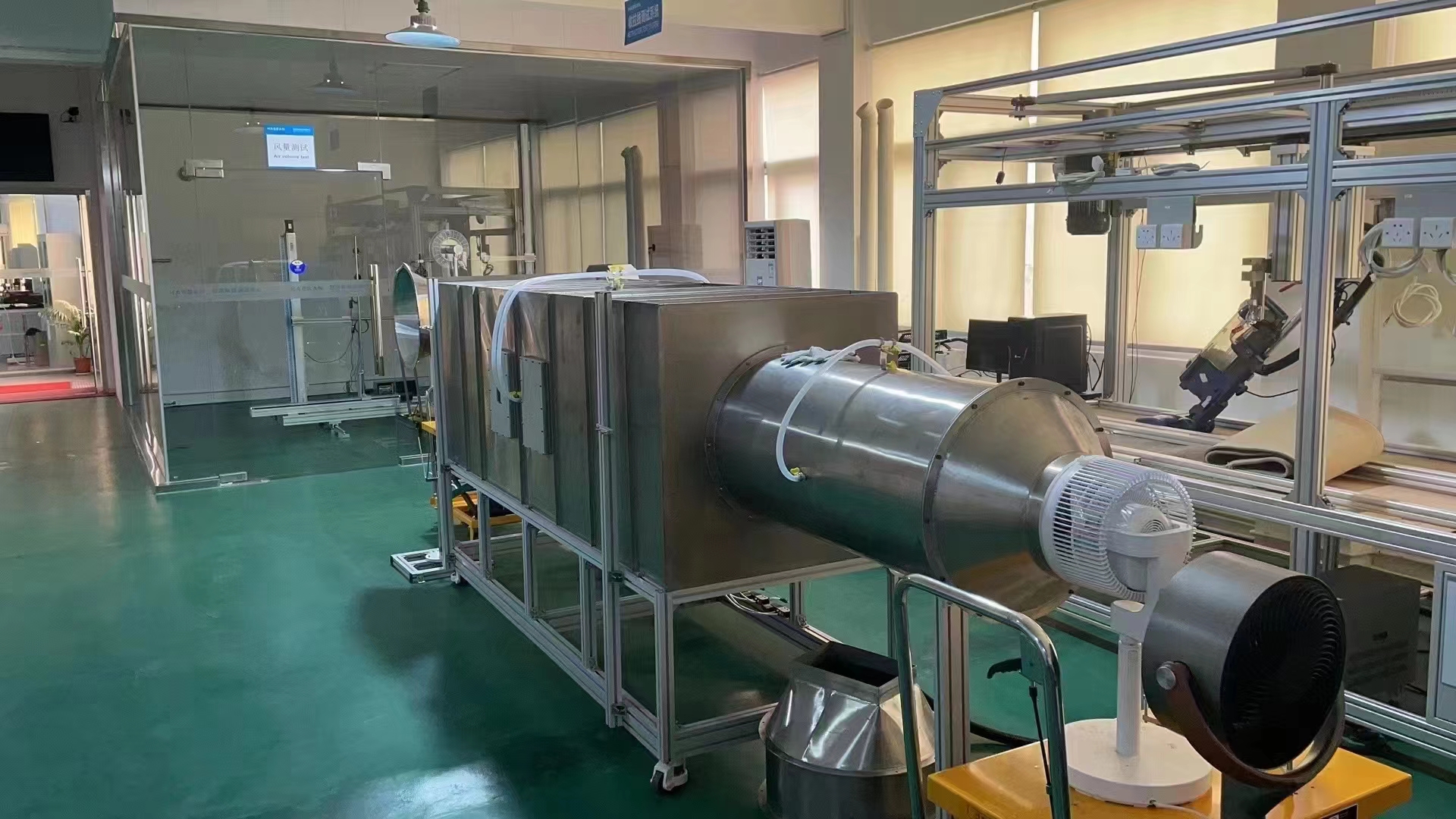

柱式扇的空氣性能試驗裝置見圖C.3所示。
對于試驗裝置的設計、制造和使用的技術要求細則,本附錄中未有規定的部分,可以參考GB/T1236
2017。
試驗時,柱式扇的進風口和出風口應處于自由空間或與試驗裝置連接,并以額定電壓.額定頻率和
最高轉速擋運行。
柱式扇應在試驗裝置上運行至轉速穩定(1h以上)才測量讀數。
