小部件圓筒

4706.1

30.2

參數見右圖

4706.1中的15.1工裝

4706.1

15.1

1.通常固定在墻壁上的器具和帶有插入插座的插腳的器具,按正常使用安裝在一塊木板的中心,該木板的每邊尺寸比器具在木板上的正交投影尺寸超出15cm±5cm。該木板要放置在擺管的中心位置。
  2.通常固定在天花板上的器具,試驗時安裝在一塊水平的無孔支撐板的下方,支撐板的結構要能防止水濺到器具的頂面。擺管轉軸與支撐板下表面的同一水平面,并與器具的中心線一致,噴水直接向上。對IPX4類器具,擺管沿垂線兩邊各擺動90°,持續時間為5min。

可調節高度的垂直圓形木板：直徑385mm、785mm、1185mm、1585mm、1985mm、2385mm、2785mm、3185mm

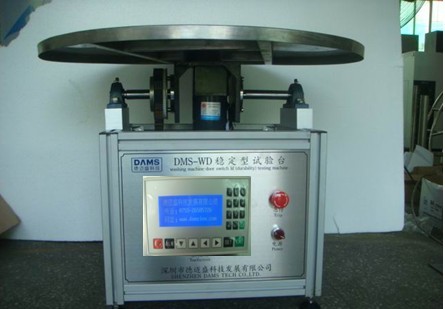

傾斜試驗臺電動款

4706.1

20.1等

圓形臺面，最大承重200kg，傾角0°、10°、15°，帶有液壓升降裝置

陶瓷品紅試驗裝置

4706.1

22.32

 陶瓷材料被打成碎片,浸泡在每100g甲基化酒精中含有1g堿性品紅的溶液中。溶液的壓強不小于15MPa,并保持一段時間,以使得樣品的試驗持續時間數[以小時(h)為單位]和試驗壓強(MPa)之積約為180。

溶液：每100g甲基化酒精中含有1g堿性品紅的溶液
  加壓裝置：使溶液的壓強不小于15MPa。

脈沖信號發生器

4706.1

14

探頭

4706.11

11.3

如果外部易觸及表面是平的且允許被接觸,則用圖104中的試驗試具來測量表101規定的外部易觸及表面的溫升。

參數見右圖

試具

4706.112

11.8

直徑75mm橢圓器具，一端為半球形

金屬篩網

4706.12

附錄AA

篩網：20cm×40cm

水壓試驗裝置

4706.12

附錄B

通過下述試驗檢查其符合性:將浸入式加熱單元置于2倍額定壓力的水壓之中。

測量范圍：0-2.00MPa；
  分度值：0.02MPa；
  允許誤差：2.5%FS

200*110*50mm矩形容器

4706.13

15.101.2

矩形容器：200×110×50mm

激光測距儀

4706.13

3.6.104

在打開任一門、蓋或抽屜,并取下任一可拆卸內部部件(包括那些僅在打開任一門或蓋后才成為易觸及部件的擱架、容器或可移動的抽屜)后易觸及且容積超過60L、能讓一個兒童進入其中的空間。

4706.13等配重

4706.13

20.102等

1.圓柱形重物：0.5kg，直徑80mm；
  2.砝碼：0-23kg±0.1kg

直流處理用試驗設備、交流破壞試驗用試驗設備

4706.13

24.8

通過檢查和適當?shù)脑囼?yàn)確定其是否合格,包括IEC60252-1:2010+A1:2013中5.16.3和5.16.5關于S2電容器安全防護等級的試驗。IEC60252-1:2010+A1:2013 中 5.16 的 破 壞   試 驗 之 后,根 據IEC60252-1:2010+A1:2013中5.16.7進行故障評估。

見右圖所示電路

制冷劑模擬泄露測試儀

4706.13

19、22

當門或蓋保持關閉時或當開/關門或蓋時,漏入食品儲藏室的制冷劑,不應在食品儲藏室外的下述區域產生爆炸性氣體

1.制冷劑泄漏分析儀：最大泄漏量不超過150g，最小泄漏量0.5g，需要測以下制冷劑：R32（二氟甲烷）、R290（丙烷）、R600（丁烷）、R600a（異丁烷）；
  2.防爆箱及通風裝置：2.5*2.5*2m，內部帶插座（外接220V穩壓電源），有急停裝置，并應允許操作人員在安全位置打開防爆箱中冰箱的門。

試具C

4706.20

19.102

IEC61032的 C型試驗試具能夠觸及位于滾筒孔下方含有帶電部件的空間的器具,進行短路試驗。

參數見右圖

12號試具

4706.22

8.1.2

對正常使用中可能用叉子或類似尖銳物品能意外觸及的,對該部位用 GB/T16842—2016中規定的12號試驗試具進行試驗,試驗試具應不能觸及帶電部件。

GB/T16842—2016的試具12

凹鍋；非圓形容器

4706.22

3.1.9.101

凹面電磁灶頭放置一個凹鍋工作,該鍋的球體直徑與凹面電磁灶頭腔體直徑偏差范圍為-1%。該鍋可由制造商提供。
  對非圓形烹飪區域,考慮到灶臺邊緣和其他容器,選用盡可能覆蓋烹飪區域的最小非圓形容器。液體的容積由烹飪區域的最小直徑?jīng)Q定。

1.凹鍋：含碳量不高于0.08%、厚度2mm±0.5mm 的低碳鋼，高度為凹面電磁灶頭腔體深度的兩倍；
  2.容器：非圓形，商業用鋁，有蓋。
  3.食用油

氫氣檢漏儀

4706.24

附錄CC

器具在正常使用中,電解槽中的化學反應不應對以下區域產生會導致危險的氫氣量:該區域安裝有在正常工作或非正常工作中產生電弧和火花的電器元件,除非該元件已經試驗確定至少符合IEC 60079-15中對關于ⅡC氣體的要求;或該區域在正常工作或非正常工作中表面溫度超過460℃，并且可能暴露在所釋放的氫氣中。通過視檢,和在正常工作和非正常工作中測量相關表面的溫度,以及下列試驗檢查其符合性。

氣相色譜儀：速率不超過每30s采樣 2mL

盤子（耗材）、薄紙（耗材）、白色杉木板

4706.25

22.103

器具的結構應使在干燥期間與電熱元件接觸的盤子和刀叉餐具不能引起火災危險。

1.盤子：直徑：80mm；厚度：2mm；材料：無填充物的天然色澤聚乙烯，不添加阻燃劑，相對密度為 0.960±0.005。
  2.薄紙：薄、柔軟、結實的輕質包裝紙，密度在12g/m2~30g/m2。
  3.白色杉木板

試具32

4706.28

20.101

如果吸油煙機或下排式系統的一個部件可自動移動,不應存在被夾住或受傷的危險。

參數見右圖

試驗灶臺

4706.28

全項

參數見右圖

吸油煙機測試角

4706.28

全項

4706.32 11、19工裝

4706.32

11、19

1.進氣管要帶有一個可減少空氣流量的可調限流裝置。
  2.試驗需要將冷凝單元和蒸發單元與量熱計臺或類似裝置連接,該裝置能夠按照上述試驗規定控制制冷劑進和出的狀態。冷凝器單元和蒸發器單元不要求連接量熱計或類似裝置。
  3.管道中的溫度通過一個熱電偶格柵來測量,該格柵由9個長度相同且平行構成格柵的熱電偶組成,并將每個熱電偶分別置于與氣流軸線垂直平面內的9塊相同導管截面的中心處。
  4.覆蓋物寬度為100mm,鑲有單層紡織材料襯里的氈墊條。氈墊的單位面積質量為4 kg/m2±0.4 kg/m,厚度為25mm。紡織材料襯里是由干燥條件下單位面積質量為140 g/m ~175 g/m的預洗過的雙層卷邊棉布制成。

1.空氣流量的可調限流裝置；
  2.量熱計臺或類似裝置；
  3.熱電偶格柵（寬度為100mm），
  4.鑲有單層紡織材料襯里的氈墊條；

4706.32試驗箱

4706.32

11.2

測試箱由厚度約為 20mm 的膠合板壁組成,內表面涂有無光黑漆,所有接合處都密封。外殼與器具表面和出口管道之間的距離(如果有)等于使用說明中規定的最小間隙。

測試箱材質：厚度約為 20mm 的膠合板壁
  內表面：涂有無光黑漆,
  體積：約為4m3長方形
  其他：所有接合處都密封完好

4706.32附錄KK的工裝

4706.32

附錄KK

試驗系統由熱板、噴淋試管和玻璃罩組成

參數見右圖

跌落測試儀

4706.32

附錄GG 7.2

硬木板，升降裝置，低通濾波器

1.硬木板：20mm厚；
  2.升降裝置：能使樣品在水平或30°傾角下進行跌落試驗

4706.32附錄EE加壓裝置

4706.32

附錄EE

見附錄EE，應能達到最大允許壓力（一般為3×4.15MPa）的3倍，并能在在上限壓力和下限壓力之間往復地升高或降低。

橡膠圓盤，鋼制圓盤；推力設備

4706.53

21.103

噴洗坐圈、加熱坐圈、外殼和坐圈應有足夠的機械強度,其結構應能承受正常工作中可能發生的重復性機械壓力。

1.橡膠圓盤：厚度10mm，直徑300mm，邵氏 A 硬度70°；
  2.橡膠圓盤：厚度19mm，直徑76mm，邵氏 A 硬度70°；
  3.鋼制圓盤：厚度5mm，直徑300mm；
  4.推力設備：1250N垂直力，890N垂直力

垂直和水平推力設備

4706.53

21.101

1.用1500N、垂直于坐圈的力平穩地施加在坐便器上
  2.將150N 的力按照平行于鉸鏈方向向左或向右施加在坐蓋或者坐圈的前邊緣上
  3.將150N 的力按照垂直于坐蓋或坐圈的平面方向施加在前邊緣

勻速提供1500N、150N垂直推力和150N水平推力

濺水裝置

4706.50

15.101

參數見右圖

礦物油槽

4706.53

22.103

=DISPIMG("ID_F761CC7A0F8745239BDED2A8DAA988F9",1)

坐圈彎曲試驗儀

4706.53

23.3

內部線彎曲試驗儀，需要能測試加熱坐圈的彎曲試驗符合性。
